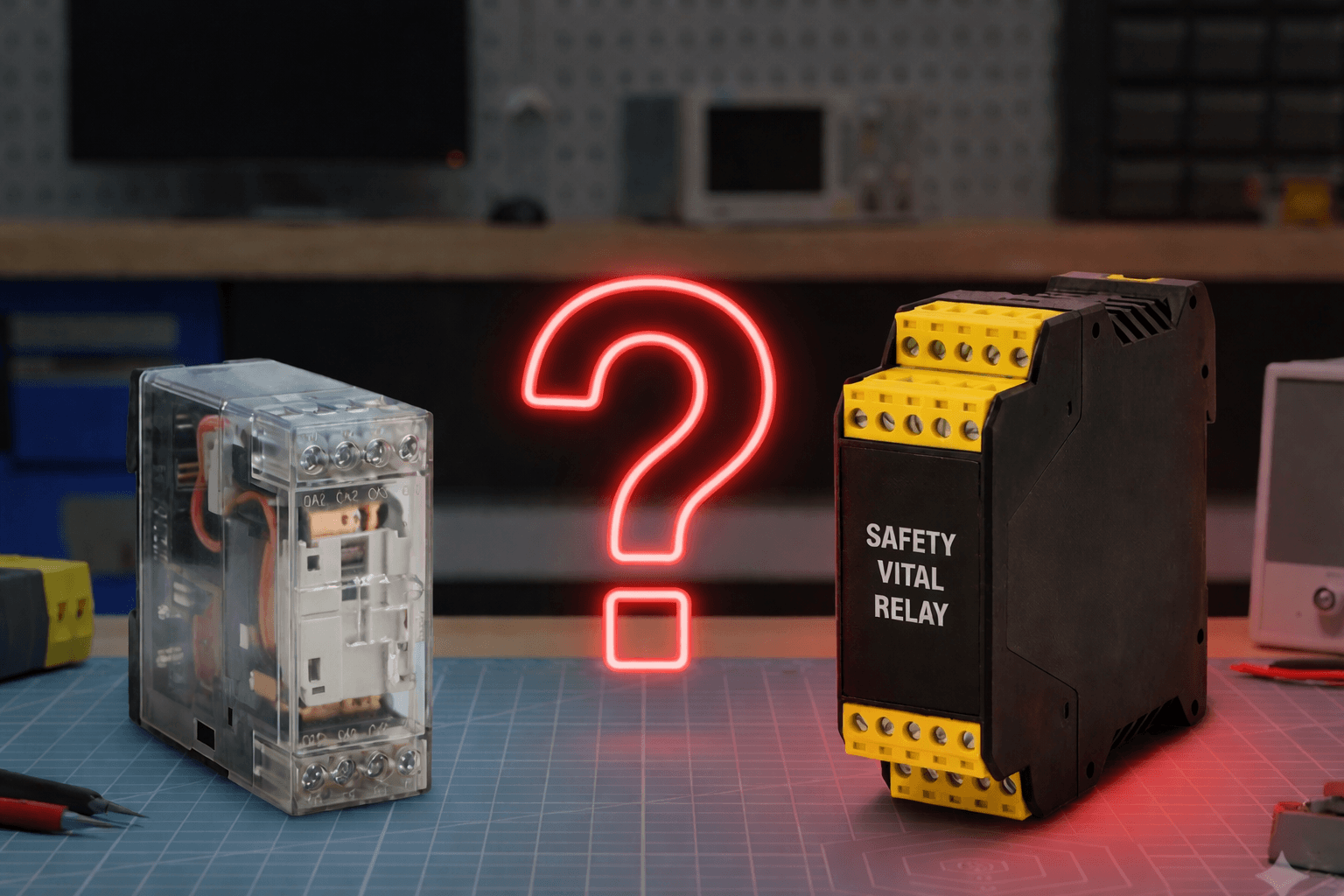

Demiryolu Sinyalizasyonunda Röle Seçimi: Vital ve Endüstriyel Güvenlik Röleleri Arasındaki Kritik Farklar

Yerçekimi Asla Kaybolmaz: SIL 4 Röle Teknolojisinin Fiziksel Temelleri

Anklaşman sistemlerinde yüksek güvenlikli endüstriyel röleler kullanılabilir mi? Yoksa sadece sistem seviyesinde sertifikalandırılmış SIL 4 rölelere mi izin var? Bu soru, sektörde yaygın bir kavram kargaşasına işaret eder. Cevap basit değildir: Kullanımın spesifik mimari şartları vardır.

Teorik Arka Plan

Güvenlik Rölelerinin İki Dünyası

Demiryolu güvenliğinde röle seçimi, tasarım felsefesine ve sertifikasyona bağlıdır. İki ana kategori vardır:

Hayati (Vital) Röleler

Bu röleler, demiryolu sinyalizasyonunun altın standardıdır ve yüzyıllık mühendislik mirasına dayanır.

Yerçekimi Güvenliği (Örn: Mors Smitt N.S1):

• Bobin enerjisi kesildiğinde kontakların açılması pürüzsüz bir yay kuvvetine değil, bizzat yerçekimine emanet edilir.
• Yay yorulabilir veya kırılabilir, ancak yerçekimi asla kaybolmaz.
• Bu nedenle röleler her zaman tasarımda belirtilen belirli bir dikey yönde monte edilmek zorundadır.

Karbon-Gümüş Kontak Teknolojisi (Örn: Clearsy RS4):

• Kontak uçlarından biri gümüş, diğeri karbon (grafit) alaşımlı malzemeden üretilir.
• Karbon yapısı gereği gümüşe kaynamaz; bu durum kontakların yapışmasını metalürjik olarak engeller.
• Kontak yapışması fiziksel olarak neredeyse imkansız hale getirilir.

Endüstriyel Emniyet Röleleri: Zorlamalı Kılavuzlama

EN 61810-3 (eski EN 50205) standardına göre üretilen bu röleler, tamamen farklı bir güvenlik stratejisi izler. Dold, Finder ve Arteche gibi firmaların bu sınıfta endüstri standardı haline gelmiş ürünleri mevcuttur.

Mekanik Bağlantı Prensibi:

• Normalde Açık (NO) ve Normalde Kapalı (NC) kontaklar mekanik bir çubukla (tarak) birbirine kilitlenmiştir.
• Bir NO kontak yüksek akımdan ötürü yapışırsa, mekanik çubuk NC kontağın kapanmasını ve sistemin güvensiz duruma geçmesini fiziksel olarak engeller.
• Standardın gereği olarak kontaklar arasında en az 0.5 mm boşluk garantisi sağlanır.

Kritik Fark:

Bu röleler yapışmanın metalürjik olarak gerçekleşmesini önlemez; sadece yapışma gerçekleştiğinde bu durumu kontrolcüye haber verir.

Araştırma Detayı: Kök Neden Analizi

Saha Senaryosu: Anklaşman Panolarında Röle Seçimi

Bir EPC (Mühendislik, Tedarik ve Kurulum) yüklenicisi, elektronik anklaşman projesinde röle seçimi yapmaktadır. İki seçenek masadadır:

Maliyet Farkı: Sahadaki birim başı maliyet farkı yaklaşık 10 kattır. Kritik Soru: Tasarımda Seçenek B kullanılabilir mi?

Neden Endüstriyel Röleler Tek Başına SIL 4 Değil?

Çıkarım: Endüstriyel emniyet röleleri kendi başlarına SIL seviyesine sahip değildir. Ancak teşhis kapsama oranı %99 olan yedekli bir mimaride (1oo2 yedeklilik ve geri okuma bağıntısı ile) CENELEC SIL 4 standartlarında bir sistemin parçası olarak kullanılabilirler.

Mimari Çözüm ve Operasyonel Mantık

Pazarda iki farklı güvenlik mimarisi mevcuttur. Biri güvenliği “satın almayı”, diğeri ise güvenliği “inşa etmeyi” temel alır.

Yaklaşım A: Bileşen-Seviyesi Mimari

Temsilci: Clearsy RS4 Serisi

Bu yaklaşım, ürünün kendisini sertifikalı bir kara kutu olarak konumlandırır. Röle, donanım tasarımı ve üretim aşamasında SIL 4 şartlarına göre tasarlanmış, dahili yedekliliğe ve fail-safe yeteneğine sahip mühürlü bir ünitedir.

• Çalışma Prensibi: Entegratör, röleyi standart endüstriyel röle mantığıyla sürer. Ürünün güvenlik kanıt dosyası doğrudan üretici tarafından sağlanmıştır.
• Kablolama: Sadece çekici bobin ve iletim kontak uçları bağlanır. Harici bir kontrol kablosuna veya emniyet PLC’si tarafında özel bir izleme yazılımına ihtiyaç duymaz.
• İç Mekanizma: Röle içindeki mekanizma ve yerçekimi konfigürasyonu, kontakların yapışma riskini kendi içinde elimine eder.

Ticari Denklem:

• ✅ Tak-Çalıştır: Entegratör için mühendislik yükü ve Bağımsız Emniyet Değerlendiricisi (ISA) onay süreci minimumdur.
• ❌ Maliyet: Tekil birim maliyet son derece yüksektir (~500€).
• ❌ Tedarik Zinciri: Tek veya çok kısıtlı tedarikçiye (Monopol) tam bağımlılık yaratır.

Yaklaşım B: Sistem-Seviyesi Mimari

Temsilciler: Arteche, Finder, Dold (Zorlamalı Kılavuzlu Röleler)

Bu yaklaşım, standart emniyet rölelerini zeki bir sistem mimarisi ile bir araya getirerek SIL 4 hedefine ulaşmayı amaçlar. Güvenlik, raftan alınan üründe değil; tasarlanan devrenin bütününde gizlidir.

• Çalışma Prensibi: Tek bir röle kullanmak yerine, birbirine elektriksel olarak seri bağlı, en az iki adet cebri kılavuzlu kontaklı röle kullanılır (1oo2 Mimarisi).
• Kablolama ve İzleme:
  • Seri Güvenlik: İkili röle setinin NO kontakları sahaya giden yüke seri bağlanır. Rölelerden biri yapışsa bile diğeri devreyi keserek hatayı sönümler.
  • Geri Okuma (Readback): Rölelerin kapalı (NC) kontakları güvenlik PLC’sinin dijital giriş kartına (DI) bağlanarak rölelerin mekanik durumu anlık izlenir.
• Denetim Lojiği: Emniyet PLC’si, sahaya sürme komutunu göndermeden önce mutlaka NC kontaklarının durumunu doğrular. Eğer sahaya enerji verilmediği halde kontak açık görünüyorsa (bir yapışma sendromu), sistem sürüşü reddeder ve güvenli duruma kitlenir.

Ticari Denklem:

• ✅ Maliyet Etkin: Birim maliyetlerin düşüklüğü sayesinde projelerde %90’a varan CAPEX tasarrufu sağlanır.
• ✅ Esneklik: Herhangi bir EN 61810-3 (EN 50205) uyumlu standart ürün kullanılabilir.
• ❌ Mühendislik Yükü: Devre tasarımı, kablolama karmaşası ve nihai sistemin güvenlik kanıt sorumluluğu tamamen entegratör mimarın omuzlarındadır.

Sonuç

Karar Matrisi

Özet Çıkarımlar:

• “SIL 4 Röle” kavramı “SIL 4 Sistem” demek değildir: Tek bir bileşen donanımsal olarak SIL 4 etiketine sahip olabilir, ancak sistem mühendisliği bütüncül bir yaklaşımdır.
• Yerçekimi vs. Yay Gücü: Vital rölelerin emniyeti fiziki değişmez doğa kanunlarına dayanırken; endüstriyel emniyet röleleri kusurun yakalanması için dış bir diagnostik zekaya ihtiyaç duyar.
• Maliyet ile Sorumluluk Takası: Ucuz bileşen seçimi, yüksek mühendislik sorumluluğu ve ISA denetimi getirirken; pahalı bileşen konforlu ve stressiz bir entegrasyon sunar. Tedarik zinciri stratejisi, firmanın mühendislik özgüveniyle doğrudan orantılıdır.

Referanslar

• EN 61810-3: Electromechanical elementary relays – Relays with forcibly guided contacts
• EN 50129: Railway applications – Communication, signalling and processing systems
• Mors Smitt N.S1 Technical Documentation
• Clearsy RS4 Functional Safety Guidelines
• HIMA SILworX Application Notes
